藍色陶瓷棒一般為氧化鋯陶瓷棒，氧化鋯可以做成彩色，如黑色，黃色，藍色等，彩色氧化鋯與白色氧化鋯的性能基本一樣，下面科眾陶瓷氧化鋯加工廠告訴大家藍色陶瓷棒的制備方法。
下面做提供的是一種藍色氧化鋯陶瓷零件加工的制備方法，解決了現有技術中存在的制備出的氧化鋯陶瓷燒結體顏色不均勻的問題。

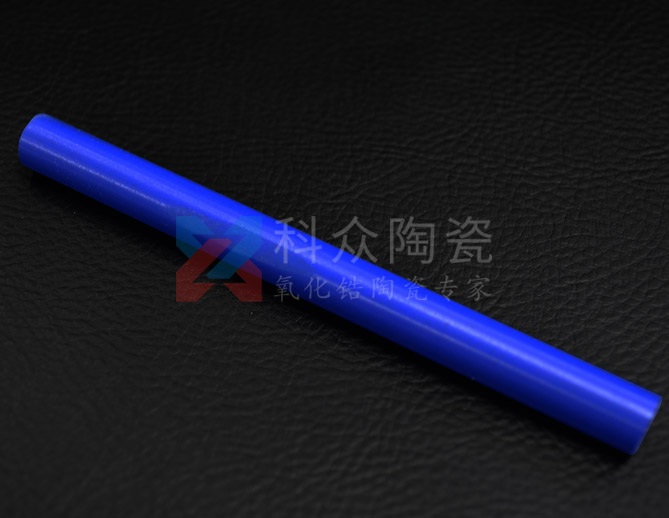

氧化鋯藍色陶瓷棒
步驟1，將氧氯化鋯、可溶性釔鹽、可溶性鋁鹽、可溶性鈷鹽按照Zr4+:Y3+:Al3+:Co2+摩爾比為100:3～6:4～16:2～8稱量并依次溶于500mL去離子水中，攪拌、混合均勻后，加入分散劑，繼續攪拌3-5h，得到混合溶液；
步驟2，向步驟1的混合溶液中逐滴加入濃度為25％的氨水溶液，邊滴加邊攪拌，形成灰色沉淀物，直至混合溶液的pH＝10.0時，停止滴加氨水溶液并繼續攪拌10h，然后陳化24h，然后將灰色沉淀物過濾、洗滌并干燥，得到灰色氧化鋯前驅體粉末；

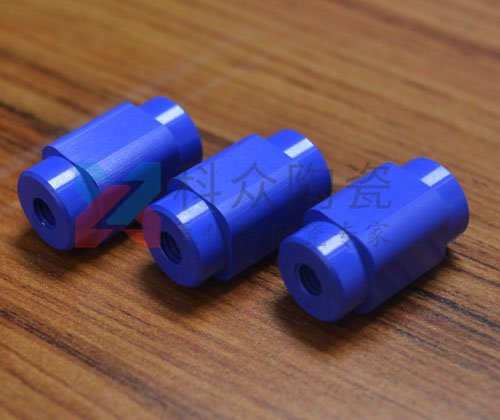

氧化鋯藍色異形件加工
步驟3，將步驟2得到的灰色氧化鋯前驅體粉末放入馬弗爐中在1180℃溫度下預煅燒3-8h，得到藍色氧化鋯粉體；
步驟4，將步驟3得到的藍色氧化鋯粉體依次進行研磨、造粒以及干壓或等靜壓成型制得藍色陶瓷棒素坯，然后再經高溫燒結得到藍色陶瓷棒。
地址：http://www.lmgvip.cn/zixun/2102.html
本文“藍色陶瓷棒的制備方法（多圖）”由科眾陶瓷編輯整理，修訂時間：2022-12-28 09:06:58
科眾陶瓷是專業的工業陶瓷加工生產廠家，可來圖來樣按需定制，陶瓷加工保證質量、交期準時！
有疑問請點擊咨詢客服
- 上一頁：氧化鋯和氧化鋁的區別（多圖）
- 下一頁：氧化鋯汽車陶瓷零件的廣泛運用（多圖）
